太陽光発電システム系統連携用低圧絶縁変圧器
特徴
-
IP32対応 屋外設置用ケース入り
-
屋上屋外で設置可能なIP34にも対応可能（但し、ケースの底面が解放されないこと）
-
耐雷仕様も製作可能
-
待機電力を大幅に削減したアモルファス変圧器での製作も可能
-

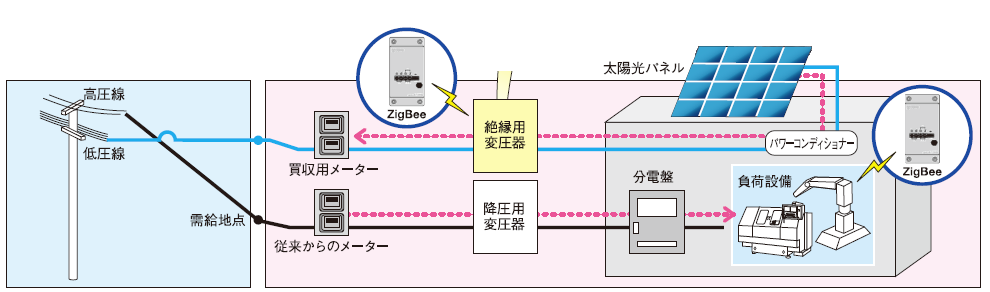

電波無線を利用したもモニタリングシステムを提案可能
主な仕様
| 品名 | 三層変圧器 | ||
|---|---|---|---|
| 相数 | 3φ | ||
| 周波数 | 50/60Hzまたは60Hz | ||
| 定格容量 | 10kVA,20kVA,30kVA,40kVA,50kVA | ||
| 一次電圧／二次電圧 | 200V/200Vまたは210V/210V | ||
| 結線 | Δ-Δ | ||
| 耐熱クラス | H | ||
| 温度上昇限度 | 140K | ||
| 冷却方式 | 乾式自冷式 | ||
| 定格 | 連続 | ||
| 塗装色 | マンセル5Y7/1 半ツヤ | ||
| 適用規格 | JEC-2200(1995)変圧器JEM-1310(2001)乾式変圧器の温度上昇の限度および巻線基準温度（耐熱クラスH） | ||
| ケース保護等級 | 屋内型 | IP2X | 水気のない場所（住宅・事務所・店舗・工場） |
| 屋外型（防滴） | IP23 | 上からの雨にさらされる場所（建物外壁・軒下・障害物の多い屋外） | |
| 屋外型（防沫） | IP34 | 横や斜上への風雨にさらされる場所（屋上・障害物の少ない屋外） | |
注）特殊品についても対応します。詳しくは当社までお問合せください。
（耐塩塗装・薄型ケース・ステンレスケースなど）
■三相（Δ-Δ結線）●ケース保護等級：IP2x
| 型式 | 定格容量 (kVA) |
周波数 (Hz) |
一次/二次電圧 (V) |
外形寸法 | 固定用穴 (mm) |
端子サイズ | 総重量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | XS | YS | 一次端子 | 二次端子 | |||||
| TY15□-2X | 10 | 50/60 | 200/200 または 210/210 |
520 | 520 | 645 | 460 | 400 | M5 | M5 | 105 |
| TY25□-2X | 20 | 620 | 620 | 845 | 560 | 500 | M8 | M8 | 160 | ||
| TY35□-2X | 30 | 720 | 670 | 855 | 660 | 550 | M8 | M8 | 205 | ||
| TY45□-2X | 40 | M8 | M8 | 245 | |||||||
| TY55□-2X | 50 | M10 | M10 | 295 | |||||||
| TY16□-2X | 10 | 60 | 520 | 520 | 645 | 460 | 40 | M5 | M5 | 95 | |
| TY26□-2X | 20 | 620 | 620 | 845 | 560 | 500 | M8 | M8 | 145 | ||
| TY36□-2X | 30 | 720 | 670 | 855 | 660 | 550 | M8 | M8 | 195 | ||
| TY46□-2X | 40 | M8 | M8 | 245 | |||||||
| TY56□-2X | 50 | M10 | M10 | 270 | |||||||
※□には電圧仕様（200/200Vの場合’0’、210/210Vの場合’1’）が入ります。
■三相（Δ-Δ結線）●ケース保護等級：IP23
| 型式 | 定格容量 (kVA) |
周波数 (Hz) |
一次/二次電圧 (V) |
外形寸法 | 固定用穴 (mm) |
端子サイズ | 総重量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D1 | D2 | D | H | XS | YS | 一次端子 | 二次端子 | |||||
| TY15□-23 | 10 | 50/60 | 200/200 または 210/210 |
810 | 380 | 350 | 730 | 750 | 530 | 620 | M5 | M5 | 150 |
| TY25□-23 | 20 | M8 | M8 | 200 | |||||||||
| TY35□-23 | 30 | M8 | M8 | 255 | |||||||||
| TY45□-23 | 40 | M10 | M10 | 335 | |||||||||
| TY55□-23 | 50 | M10 | M10 | 385 | |||||||||
| TY16□-23 | 10 | 60 | M5 | M5 | 135 | ||||||||
| TY26□-23 | 20 | M8 | M8 | 180 | |||||||||
| TY36□-23 | 30 | M8 | M8 | 225 | |||||||||
| TY46□-23 | 40 | M10 | M10 | 295 | |||||||||
| TY56□-23 | 50 | M10 | M10 | 335 | |||||||||
※□には電圧仕様（200/200Vの場合’0’、210/210Vの場合’1’）が入ります。
■三相（Δ-Δ結線）●ケース保護等級：IP34
| 型式 | 定格容量 (kVA) |
周波数 (Hz) |
一次/二次電圧 (V) |
外形寸法 | 固定用穴 (mm) |
端子サイズ | 総重量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| W | D | H | XS | YS | 一次端子 | 二次端子 | |||||
| TY15□-34 | 10 | 50/60 | 200/200 または 210/210 |
700 | 700 | 1100 | 500 | 650 | M5 | M5 | 245 |
| TY25□-34 | 20 | M8 | M8 | 295 | |||||||
| TY35□-34 | 30 | 800 | 800 | 1100 | 600 | 750 | M8 | M8 | 380 | ||
| TY45□-34 | 40 | M10 | M10 | 460 | |||||||
| TY55□-34 | 50 | M10 | M10 | 510 | |||||||
| TY16□-34 | 10 | 60 | 700 | 700 | 1100 | 500 | 650 | M5 | M5 | 230 | |
| TY26□-34 | 20 | M8 | M8 | 275 | |||||||
| TY36□-34 | 30 | 800 | 800 | 1100 | 600 | 750 | M8 | M8 | 350 | ||
| TY46□-34 | 40 | M10 | M10 | 420 | |||||||
| TY56□-34 | 50 | M10 | M10 | 460 | |||||||
※□には電圧仕様（200/200Vの場合’0’、210/210Vの場合’1’）が入ります。
