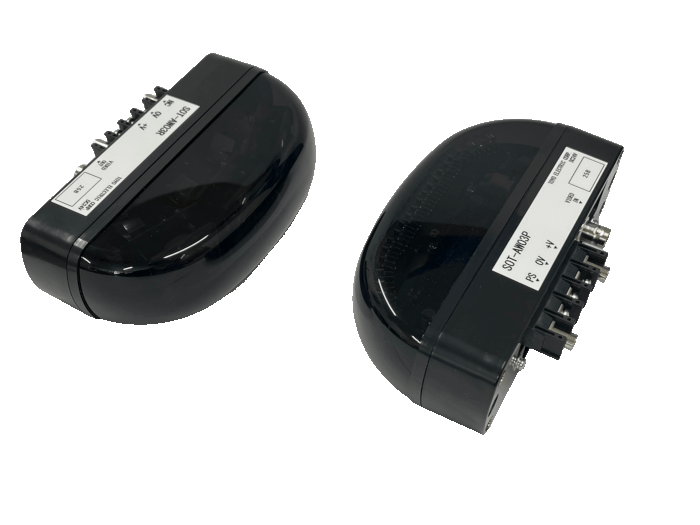

広角光映像伝送装置 SOT-AW03P/R
特徴
広角光映像伝送装置(SOT-AW03P/R)は、アナログ映像信号を赤外線に変換して、ワイヤレスで伝送する装置です。
今までの空間光映像伝送装置(SOT-AVシリーズ)で実現ができなかった、広角タイプの映像伝送装置です。
送信器は、映像の伝送が不要な時に発熱を抑えるパワーセーブ機能を搭載しています。
- シンプル導入
チャンネル管理不要、既設アナログカメラに簡単接続 - 安定した通信
近赤外LEDの光で広範囲をカバー、電波干渉なし - リアルタイム性
アナログカメラの映像を遅延なく伝送
主な仕様
| 項目 | 仕様 | |
|---|---|---|
| 型式 | 送信器 | SOT-AW03P |
| 受信器 | SOT-AW03R | |
| 入出力信号 | NTSCコンポジット信号(1Vpp、Z=75Ω) | |
| 伝送距離 | 0～3m※1 | |
| 指向幅 | 全幅2m※2 | |
| 通信方式 | 片方向光通信 | |
| 投光素子 | 赤外発光ダイオード | |
| 受光素子 | PINフォトダイオード | |
| 接続 | 電源用 | 端子台(3極、M4×L8、セムスねじ) |
| 信号用 | BNCコネクタ※3 | |
| 電源電圧 | 送信器 | DC24V±15%(リップルを含む) |
| 受信器 | DC24V±20%(リップルを含む) | |
| 消費電流 | 送信器 | 約200mA(電源電圧DC24Vのとき) |
| 受信器 | 約100mA(電源電圧DC24Vのとき) | |
| 使用周囲温度 | 0～50℃(ただし氷結しないこと) | |
| 使用環境 | 屋内 | |
※1 L1(受光)表示灯点灯範囲
※2 伝送距離2mにおいて、L2表示灯点灯範囲
※3 映像信号のみ対応です、カメラ制御信号や電源などを入力しないでください

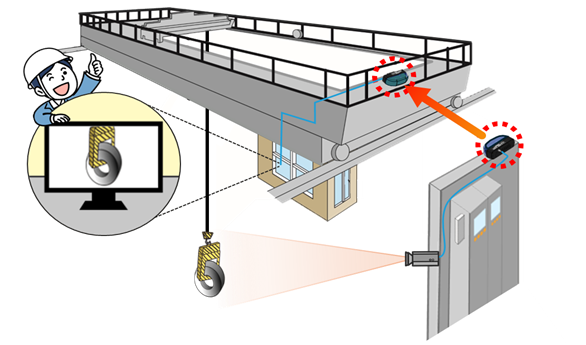

主な用途
