SOT-AV 一般標準タイプ

特徴

繁華街での防犯カメラ、駐車場、コンビニ、学校、交差点などの防犯カメラ映像信号伝送は近年のセキュリティ対策として大きくクローズアップされています。空間光映像伝送装置光を媒体しケーブルレスで遠方へ映像を伝送する事が可能な装置でコスト削減と映像品質に評価を頂いております。

  • ケーブル敷設工事が不要なため、大幅なコストダウンを実現します。
  • 光は、法的規制を受けないので煩わしい申請などは不要。また、病院など医療機関に影響を与えませんので安心してご使用できます。
  • 屋外でご使用される場合はオプションにて、屋外用ケースSOT-RBも用意しております。(受注対応品)
  • AC電源でご使用される場合はオプションにて、電源ユニット(ケーブル付)TC-200も用意しております。(受注対応品)
  • PAL信号対応品については、別途お問い合わせください。



主な仕様

伝送距離 SOT-AV100PR(0.5~100m)
SOT-AV130PRⅡ(0.5~130m)
電源 DC11~25V
入出力信号 NTSCコンポジット信号
1Vp-p(Z=75Ω)
構成 送信器、受信器(1:1片方向)
接続 信号:BNCコネクタ、電源:端子台
変調方式 FA変調(8MHz~15MHz)

主な用途

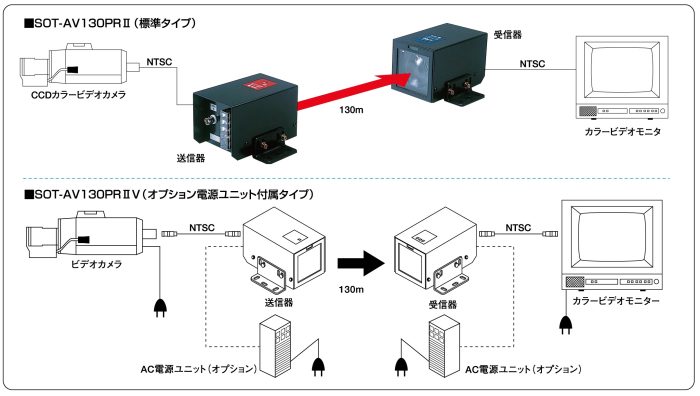

システム構築例

応用例



街の防犯に
駐車場の防犯、監視に
倉庫・工場の防犯、監視に

各種ダウンロード

マニュアル・外形図のダウンロードを行うには、会員登録(無料)が必要です。登録は<こちら>

型式 カタログ 取説 外形図(DXF)
SOT-AV100PR
SOT-AV130PRⅡ
