パラコンRPシリーズ
特徴
ＲＰパラコンは、新型のサイリスタ（SCR）式交流電力調整器です。
従来機種を遥かに凌駕した５つの高機能を持つ、次世代のオールインワン型です。
- 多彩な制御機能を全搭載
- 内蔵デジタル設定器による通信機能
- CE規格（20A～150A)、RoHS2対応
- フリー電源対応の高い汎用性
- 高いメンテナンス性と故障診断
微細で自由な制御、保守品や手配の簡素化 海外向け案件等に適しています。
主な仕様
| ①主回路電源 | 単相、三相 AC60±10% ～ 440V±10%(絶対最大定格 500V) | |||||
|---|---|---|---|---|---|---|
| ②入力周波数 | 50/60Hz ±1Hz 自動判別 | |||||
| ③定格電流 | 20/30/50/75/100/150/200/250/350/450/600 A (注1) | |||||
| ④主回路構成 | 単相：サイリスタ+サイリスタ モジュール 三相：サイリスタ+サイリスタ モジュール(三相三線、三相四線) |
|||||
| ⑤冷却方式 | 単相：20A ～ 50A,100A →自冷/75A,150A ～ 600A →風冷 | |||||
| ファン電源内蔵 | ||||||
| ⑥制御電源 | 単相 AC90±10% ～ 440V±10%(絶対最大定格 500V) | |||||
| (主回路電源と別電源でも動作可能) | ||||||

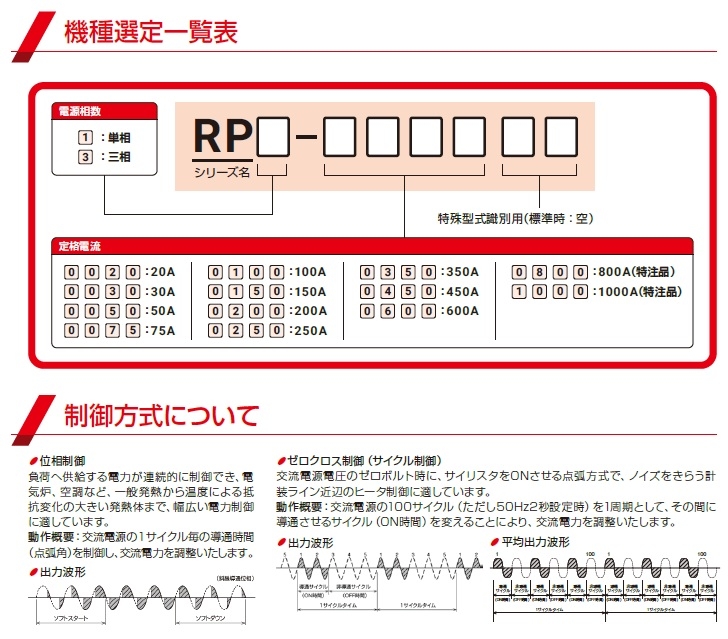

| ⑦制御方式 | 位相制御／ゼロクロス制御(外部接点により切替可能) | |||||
| ⑧適用負荷 | 位相制御 一般発熱体、貴金属発熱体、炭化硅素系発熱体 | |||||
| (トランス１次側制御可能) | ||||||
| ゼロクロス制御 一般発熱体 | ||||||
| ⑨出力調整範囲 | 0～98%以上 (主回路電源に対して) | |||||
| ⑩入力信号 | 設定2 0～100%(外部1kΩVR/設定器/通信機能にて設定) | |||||
| 設定1 電流信号 4 ～ 20mA (内部インピーダンス100Ω) | ||||||
| 電圧信号 1 ～ 5V (内部インピーダンス10kΩ) | ||||||
| 抵抗値信号 0 ～ 135Ω | ||||||
| 二位置設定 ON/OFF オープンコレクタ信号又は接点信号 | ||||||
| ⑪入出力特性 | 直線性 ±2%F.S(出力10% ～ 90%にて) | |||||
| ⑫標準機能 | ||||||
| a.手動 | 0～100% (外部 1kΩVR/設定器/通信機能にて設定) | |||||
| b.ソフトスタート/応答時間 | 0.1～300秒 (設定器/通信機能にて設定) | |||||
| c.勾配 | 0～200% (外部1kΩVR/設定器/通信機能にて設定) | |||||
| d.起動信号入力 | 起動信号を選択可 閉信号/開信号 (設定器/通信機能にて設定) | |||||
| e.設定切替信号入力 | 二位置制御、設定1－設定2制御 (制御信号端子にて設定) | |||||
| f.制御切替入力 | 制御方式を選択可 開信号:位相制御/閉信号:ゼロクロス制御 (制御信号端子にて設定) | |||||
| g.通信 | RS-485 Modbus 通信 | |||||
| h.設定器 | CT, PT は標準装備 以下は位相制御時の機能 各種測定値の表示・各種設定 |
|||||
| i.限流 | 検出方法 C.T による検出 精度 定格電流に対して±0.25%以内 応答速度 0.1秒以下 変動範囲 1～10倍負荷変動 限流設定 0～100% (外部VR/設定器/通信機能にて設定) |
|||||
| j.定電流＋限流 | ||||||
| k.定電圧＋限流 | ||||||
| l.定電力＋限流 | ||||||
| m.ヒーター断線 | ||||||
| n.オフセット | 0～100% (設定器/通信機能にて設定) | |||||
| o.ゼロクロス制御 | 周期/平均 (設定器/通信機能にて設定) | |||||
| p.ゼロクロス出力分散 | ||||||
| ⑬主回路保護 | 速断ヒューズ (半サイクル以内の短絡電流に対しての保護) | |||||
| 過電流保護 (定格電流×120% 実効値検出) | ||||||
| ⑭過熱保護 | 冷却フィンの温度上昇を温度センサーにて検出 (風冷のみ) | |||||
| ⑮感電保護 | 主回路端子カバー標準装備 | |||||
| ⑯異常検出 | ||||||
| a.ヒューズ断線異常 | E02：速断ヒューズの補助接点により検出 | |||||
| b.サイリスタ/負荷開放異常 | E03：内蔵C．T により検出 | |||||
| c.ヒーター断線異常 | E04：内蔵C.Tと内蔵P.Tにより検出 (位相制御のみ) | |||||
| d.温度異常 | E05：冷却フィン上の温度センサーにより検出 (風冷のみ) | |||||
| e.通信異常 | E06：本体と外部設定器間、本体とModbus通信ﾏｽﾀ間の通信異常検出 (設定器表示のみ) | |||||
| f.欠相/ 瞬停異常 | E07：R/S/T相の欠相検出(注2) 電源の半サイクル以上の停電を検出 |
|||||
| g.過電流異常 | E08：内蔵C.Tにより検出 | |||||
| h.周波数判別異常 | E09：電源投入時のみ、50/60Hz判別(±5%) | |||||
| i.出力不平衡 | E10：内蔵C.Tにより検出 | |||||
| j.ファン停止異常 | E11：内蔵ファンセンサにより検出 異常検出はリセット可能(E02はリセット不可) |
|||||
| ⑰通知 | ||||||
| a.ファン寿命通知 | C01：ファンの運転時間を積算し、設定時間以上で表示 積算値はクリア可能(設定器表示のみ) |
|||||
| ⑱異常出力 | 動作：動作停止/自動復帰/動作継続 から選択可能 | |||||
| 出力：出力1/出力2/出力無し から選択可能 | ||||||
| 接点出力 2a(接点容量 AC250V 1A(COSφ＝1) | ||||||
| 7セグLED表示灯にて異常識別可能 | ||||||
| 動作 | 出力 | |||||
| 動作 停止 |
自動 復帰 |
動作 継続 |
出力1 | 出力2 | 出力 無し |
|
| a.逆相異常 E01 | ● | ー | ー | ● | ○ | ○ |
| b.ヒューズ断線異常 E02 | ● | ー | ー | ● | ○ | ○ |
| c.サイリスタ/負荷開放異常 E03 | ● | ○ | ○ | ● | ○ | ○ |
| d.ヒーター断線異常 E04 | ○ | ー | ● | ○ | ● | ○ |
| e.温度異常 E05 | ○ | ● | ー | ○ | ● | ○ |
| f.通信異常 E06 | ○ | ○ | ● | ○ | ○ | ● |
| g.欠相/瞬停異常 E07 | ○ | ● | ー | ○ | ● | ○ |
| h.過電流異常 E08 | ● | ー | ー | ● | ○ | ○ |
| i.周波数判別異常 E09 | ● | ー | ー | ● | ○ | ○ |
| j.出力不平衡 E10 | ○ | ー | ● | ○ | ○ | ● |
| k.ファン停止異常 E11 | ○ | ● | ー | ○ | ● | ○ |
| ●：工場出荷時 ○：選択可 ー：設定不可 | ||||||
| ⑲通知出力 | ||||||
| a.ファン寿命通知 C01 | 動作：動作継続 出力：7セグLED表示灯にて通知識別可能 |
|||||
| ⑳機能詳細 | ||||||
| a.定電流機能＋限流 | 検出方法 C.Tによる検出 精度 定格電流に対して±0.25%以内 変動範囲 1～10倍負荷変動 定格電圧に対して±10%電源変動 |
|||||
| b.定電圧機能＋限流 | 検出方法 P.Tによる検出 精度 定格電圧に対して±0.25%以内 変動範囲 ±10%電源変動 |
|||||
| c.定電力機能＋限流 | 検出方法 C.TとP.Tによる電力検出 精度 定格電力に対して±0.25%以内 変動範囲 1～10倍負荷変動、±10%電源変動 |
|||||
| d.ヒーター断線機能 | C.TとP.Tにより検出 断線率設定可能範囲 8～50% (設定器/通信機能にて設定) 断線検出精度 ±10% 断線検出時間 5～300秒 (設定器/通信機能にて設定) 断線基準抵抗値の任意設定 |
|||||
| e.設定器 | 設定：手動値、勾配率、ソフトスタート、限流値、ヒーター断線基準値、ヒーター断線率 表示：%メータ、負荷電流、負荷電圧、負荷電力、負荷抵抗値、異常履歴表示 (注3) |
|||||
| ㉑信号出力 | 4～20mA出力 | |||||
| 制御量、電流量、電圧量から選択設定(定格に対する比率) | ||||||
| ㉒耐電圧 | AC ‒ アース間 2500V 1分間 | |||||
| ㉓絶縁抵抗 | AC ‒ アース間 10MΩ以上(DC500V メガーにて) | |||||
| ㉔使用周囲温度 | 0～50℃ | |||||
| ㉕保存周囲温度 | -20～70℃ | |||||
| ㉖使用周囲湿度 | 85%RH以下 | |||||
| ㉗使用高度 | 1000m以下 | |||||
| ㉘保護構造 | IP2X (注4) | |||||
| ㉙対応規格 | CEマーク | |||||
| 対応機種：RP1-0020 ～ 0150(20～150A) RP3-0020～0150(20～150A) |
||||||
| 低電圧指令：2014/35/EU (EN61010-1) | ||||||
| EMC指令：2014/30/EU (EN60947-4-3) | ||||||
| RoHS指令：2011/65/EU | ||||||
(注1)特注にて、800A、1000A の対応も可能です。
(注2)三相のみの機能であり、単相は対象外です。
(注3)ゼロクロス制御時は、負荷電流、負荷電圧、負荷電力、負荷抵抗値は表示されません。
(注4)本製品にIP2X を適用する為の条件：主回路電源端子（SOURCE, COM, LOAD）配線について、取扱説明書に記載の指定電線を使用し、主回路端子カバーを使用してください。
